Fahrzeugbau · Werk Leisinger

Kugelkipplager

Kostengünstig und wartungsfrei — bewährt seit Jahrzehnten.

Eckdaten

Gesamtgewicht: bis 41 t; Für schwere Fahrzeug- und Anhängeranwendungen.
Lagerlogik: wartungsfrei; Mit auswechselbarer Spezialkunststoffschale.
Werk Leisinger: ISO; Fertigung in dokumentierten Qualitätsprozessen.

Produkt

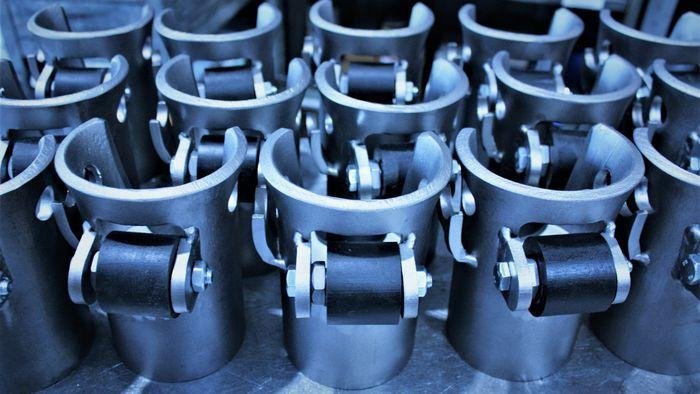

Bidirex-Kugelkipplager

Die Bidirex-Kugelkipplager (vormals LEISINGER) stellen für den Fahrzeug- und Anhängerbau bis zu einem Gesamtgewicht von 41 t eine kostengünstige Lösung dar. Durch einfache und schnelle Montage sind sie wirtschaftlich. Die auswechselbare Spezialkunststoffschale, eingeschraubt bzw. eingepresst im Kipplager, macht es wartungsfrei.

Auf Wunsch liefern wir die Kugelkipplager mit eingebauter Geräuschdämpfung und Überkreuzstecksicherung.

Lieferumfang

Bidirex-Kugelkipplager bestehen aus:

1 Anschweißkugel mit Rundzapfen

1 Kipplager mit auswechselbarer Spezialkunststoffschale

1 Steckbolzen mit Sicherungsdrahtseil und Federstecker

Verfügbare Größen

Für jede Fahrzeugklasse das passende Lager

KL 45

bis 8 t Gesamtgewicht

Kompaktes Kipplager für kleine Fahrzeuge und Anhänger.

KL 60

bis 12 t Gesamtgewicht

Der Klassiker für mittelschwere Anwendungen.

KL 60 GD

bis 12 t Gesamtgewicht

Wie KL 60, mit zusätzlicher Geräuschdämpfung.

KL 80

bis 24 t Gesamtgewicht

Schwerlast-Version mit Geräuschdämpfung.

KL 100

bis 41 t Gesamtgewicht

Für schwere Fahrzeuge bis 41 t, mit Geräuschdämpfung.

Diese Größenangaben helfen Ihnen bei der groben Einordnung. Je nach Aufbau sowie statischer und dynamischer Belastung kann es zu Unterschieden kommen — im konkreten Fall unterstützen wir Sie gerne bei der Auslegung.

Anwendung

Wo wird das eingesetzt?

Kugelkipplager werden nicht isoliert ausgewählt. Entscheidend sind Fahrzeugtyp, Kippart, Lastbereich, Einbauraum und die gewünschte Geräusch- oder Sicherungswirkung.

Zwei- und Dreiseitenkipper mit klassischem Lagerpunkt.

Anhänger und Fahrzeugaufbauten bis in den schweren Lastbereich.

Aufbauten mit optionaler Geräuschdämpfung und Überkreuzstecksicherung.

Serienfahrzeuge, bei denen schnelle Montage und Austauschbarkeit zählen.

Nachweise

Gleicher Proof wie im Fahrzeugbau-Hub.

ISO 9001

Qualitätsmanagement für dokumentierte Abläufe und wiederholbare Fertigungsqualität.

ISO 3834-2

Schweißtechnische Qualitätsanforderungen für tragende Metallbau-Komponenten.

Werk Leisinger

Metallbau, Zerspanung, Montage und Qualitätskontrolle in Neuenburg.

Beratung zur passenden Größe?

Wir helfen bei der Auslegung und liefern auf Wunsch mit Geräuschdämpfung und Überkreuzstecksicherung.
